一、概述

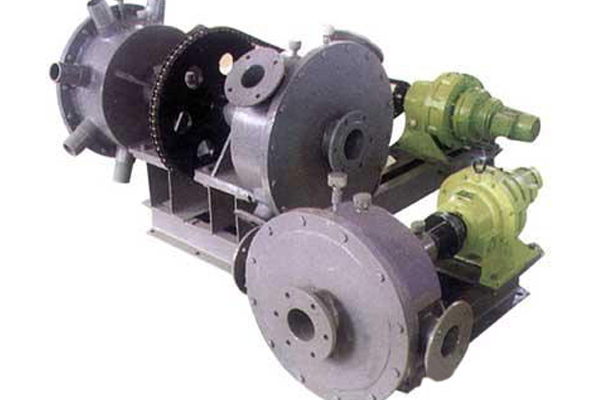

        回轉式空氣分配器是通過閥芯旋轉將風機送入的空氣依次分配給各個出風口，而獲得定時量的壓縮空氣，再通過管道送到各個充氣區，實現庫內粉狀物料的有效攪拌均化。

二、空氣分配器技術參數表

	4> 500單四咀	4> 500單八咀	4>500 四、八咀		4> 500雙六阻
外形尺寸	1590X795X970	1590X795X970	1590X1590X970		2160X1590X970
電機減速機	B WE Y2715- 1849 1.5kw	B WE Y2715- 1849 1.5kW	BWEY2715-1849 2.2kW		XWED —106 — 1/1505 4kW
鏈輪轉動	TG254 Z1=19,Z2=61	TG254 Z1=19,Z2=61	TG317 Z1=19,Z2=66		TG317 Z1=19,Z2=66
進氣口直徑	100	100	100	100	150
出氣口直徑	100	80	100	80	125
風量	10m3/min	5m3/min	10m3/ min	5m3/min	8. 5m3/min
工作風壓	68.8kPa	68.8kPa	68.8kPa		68.8kPa
閥芯轉速	0.25rpm	0.25rpm	0.288rpm		0.288rpm
zui大使用壓 力	lOOkPa	lOOkPa	lOOkPa		lOOkPa
配套選用	Φ8m、 Φ 1 0m 均化庫	Φ 8m, Φ10m 均 化庫	Φ 10m、Φ12m 均化庫		Φ 15m、 Φ 18m 均化庫



三、空氣分配器尺寸圖

四、空氣分配器尺寸表

Ld

L1

L2

L3

n-Φ 1

進風口

出風口

h

L

n-Φ2

Φ3

Φ4

Φ5

n-Φ6

Φ7

Φ8

Φ9

單四咀

570

795

750

1000

6—Φ26

8—Φ18

4Φ100

Φ225

Φ260

4—Φ 18

Φ100

Φ170

Φ205

單八咀

570

795

750

1000

6—Φ26

8－Φ18

Φ100

Φ)225

Φ260

4—Φ 18

Φ80

Φ150

Φ185

四-八

570

1590

795

750

551

1000

6—Φ26

8－Φ18

Φ100

Φ225

Φ260

4 －Φ18

Φ100

Φ170

Φ205

咀

Φ80

Φ150

Φ185

單六咀

570

795

750

551

1415

6—Φ26

8－Φ18

Φ150

Φ225

Φ260

8—Φ18

Φ125

Φ200

Φ)235

雙六咀

570

1590

795

750

551

1415

6—Φ26

8－Φ8

Φ150

Φ225

Φ260

8—Φ18

Φ125

Φ200

Φ235

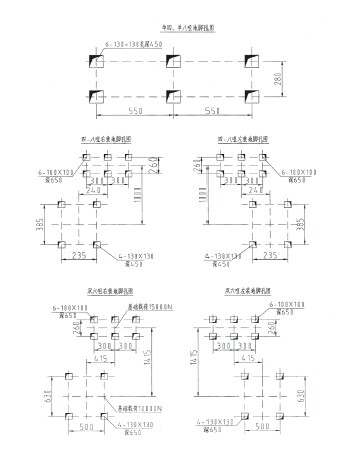

五、空氣分配器基礎圖
